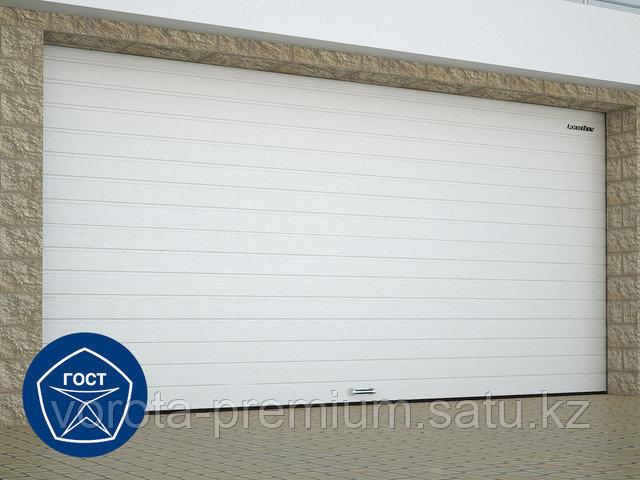

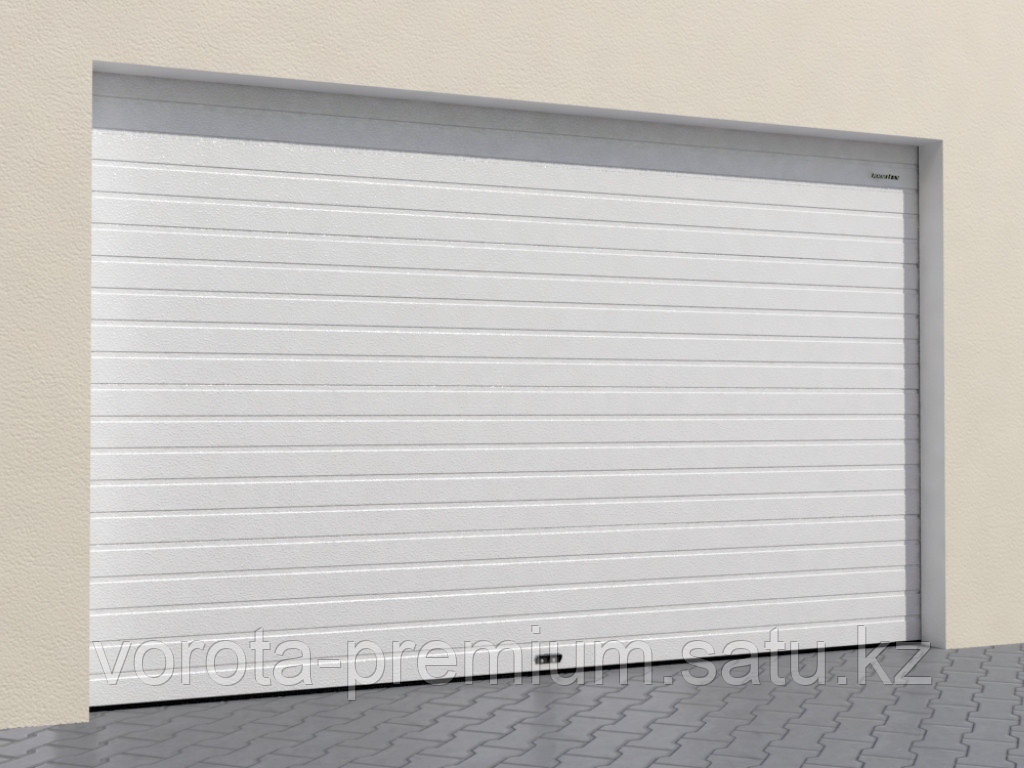

Гаражные секционные ворота из стальных сендвич-панелей

Секционные ворота RSD01 BIW предназначены для перекрытия въездных проемов небольших размеров (шириной от 2 000 до 3 500 мм, высотой от 1 800 до 3 000 мм) в гаражных и технических помещениях. Конструкция на базе низкого типа подъема может быть установлена в помещениях, имеющих минимальные пристенки и притолоку (от 100 мм). При отсутствии в помещении притолоки и пристенков, применяется встроенный монтаж. Ворота RSD01 BIW идеальны для использования в индивидуальном строительстве. Имеют широкий выбор цветовых и дизайнерских решений. Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже и обладает длительным сроком службы.

 ВИДЕО

_____________________________________________________________________________________________________

  ЗОНА ПРИМЕНЕНИЯ

_____________________________________________________________________________________________________

Частный сектор: объекты со средней интенсивностью эксплуатации

  ПРЕИМУЩЕСТВА

____________________________________________________________________________________________________

 ДИЗАЙН

____________________________________________________________________________________________________

ДИЗАЙН ПАНЕЛЕЙ

                        Доска                                          Горизонтальная полоса                       Широкая центральная полоса

                       Филенка                                                    Волна

ТИП ПОВЕРХНОСТИ

                Под дерево (внешняя)                                Stucco (внутренняя)

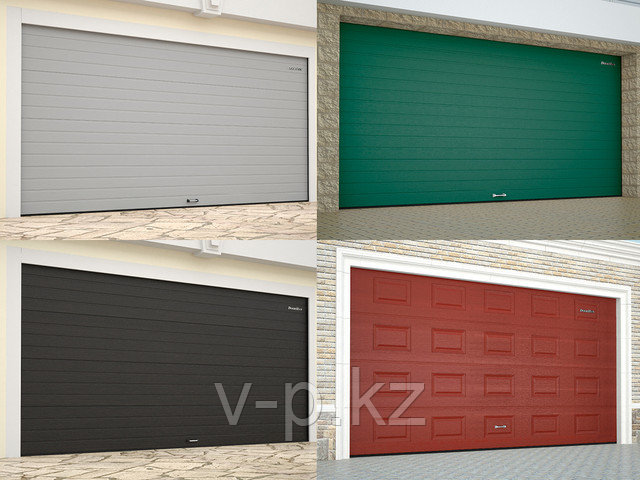

ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ

       RAL 9003 белый         RAL 9006 серебристый          RAL 7004 серый              RAL 1014 бежевый

 КОНСТРУКЦИЯ

___________________________________________________________________________________________________

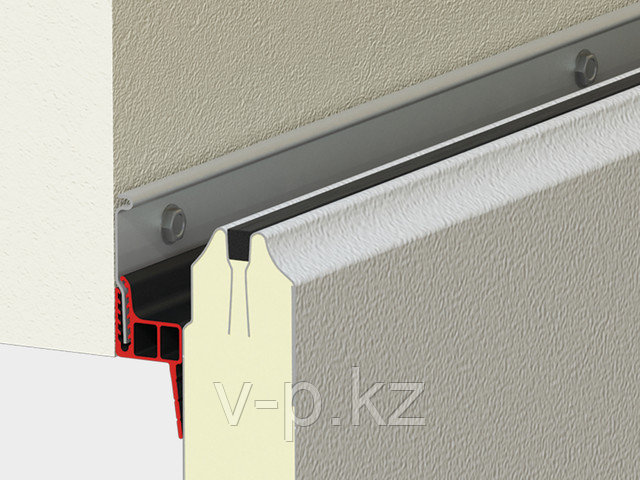

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем

2. Контурные боковые многокамерные уплотнители

3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель

4. Верхний угловой кронштейн регулируемый

5. Боковая опора с регулируемым роликодержателем

6. Нижний угловой кронштейн с регулируемым роликодержателем

7. Внутреняя петля

8. Вертикальная направляющая в сборе

9. Горизонтальная направляющая в сборе

10. Дистанционный С-профиль

11. Сэндвич-панель

12. Кронштейн с двойным шкивом

13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации

14. Ручка подъемная

15. Задвижка (опция)

16. Пружины растяжения

 ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

____________________________________________________________________________________________________

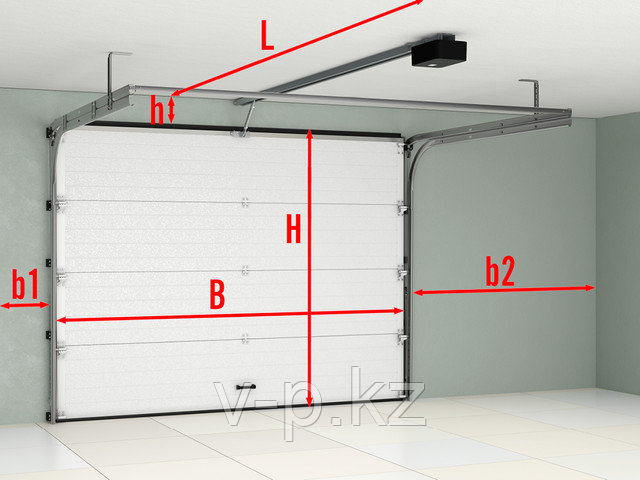

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:

H — высота проема (расстояние от пола до верха проема);

B — ширина проема (расстояние от левого до правого края проема);

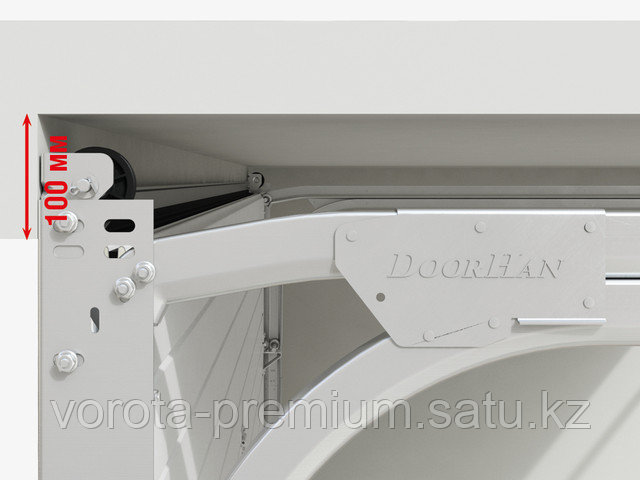

h — притолока (расстояние от верха проема до потолка) min 110 мм;

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

 БАЗОВАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________

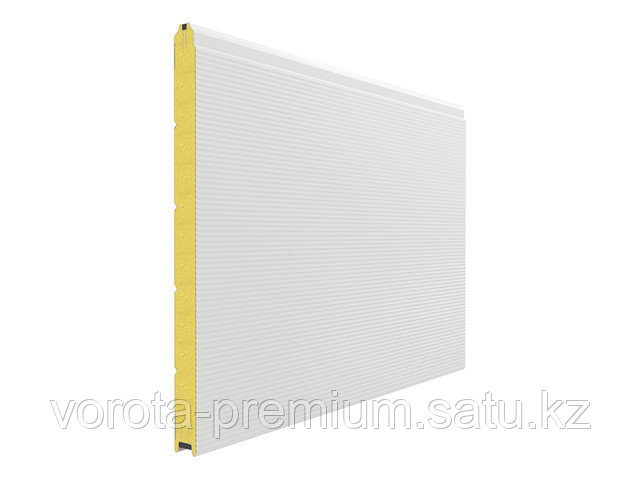

Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

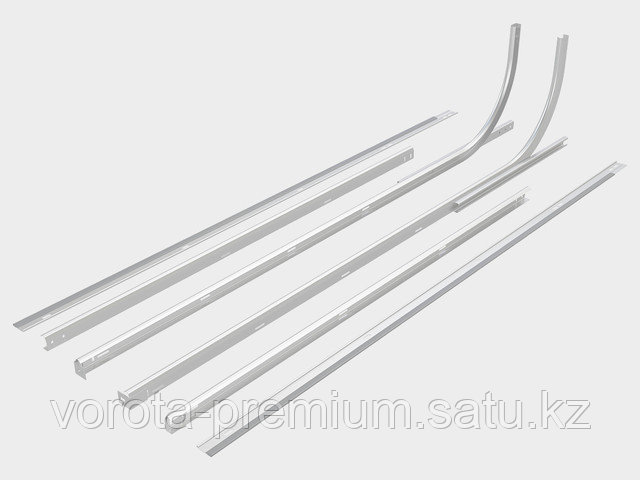

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.









Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.







Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.

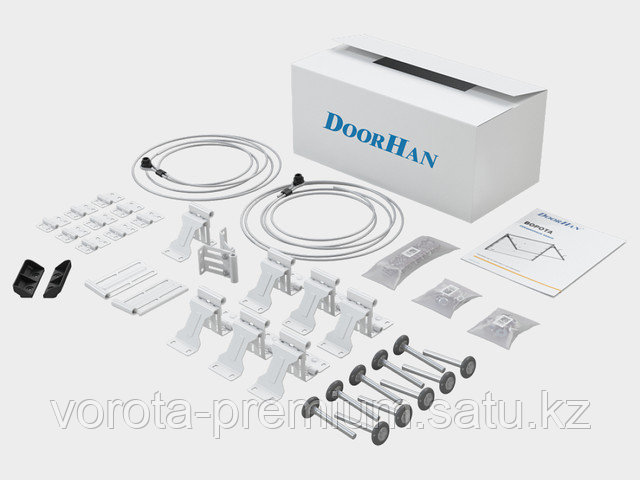

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.







 ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________

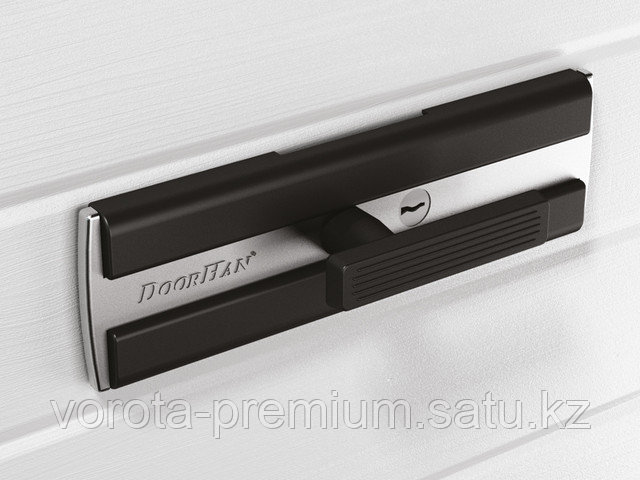

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

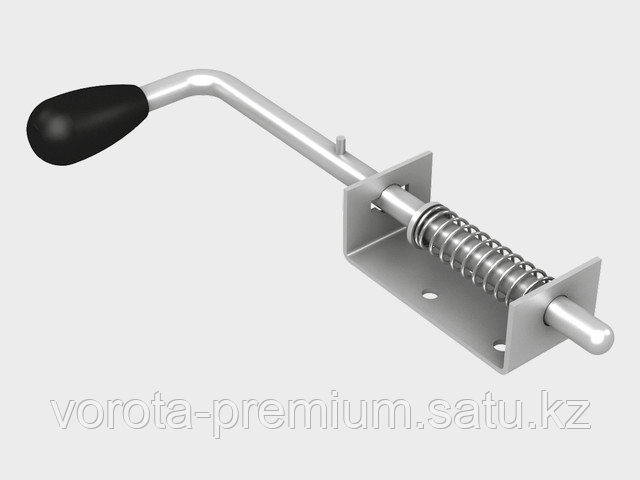

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.





 УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

______________________________________________________________________________________________________

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.

4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.

8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
