Гаражные секционные ворота из алюминиевых сендвич-панелей

Заказать расчет

Секционные ворота RSD01LUX предназначены для перекрытия въездных проемов шириной до 3 000 мм и высотой до 2 750 мм в гаражах, бытовых и технических помещениях. За счет низкого типа подъема, данная серия имеет минимальные требования к параметрам проема — может быть установлена в помещениях, имеющих пристенки от 100 мм и притолоку от 110 мм. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью. Конструкция ворот термоэффективна, прочна и проста в монтаже.

 ВИДЕО

_____________________________________________________________________________________________________

  ЗОНА ПРИМЕНЕНИЯ

_____________________________________________________________________________________________________



Частный сектор: объекты с повышенными требованиями к

коррозионной стойкости и сроку эксплуатации ворот

  ПРЕИМУЩЕСТВА

____________________________________________________________________________________________________

 ДИЗАЙН

____________________________________________________________________________________________________

ДИЗАЙН ПАНЕЛЕЙ

  Доска (наружная сторона панели)              Горизонтальная полоса (внутренняя сторона панели)

ТИП ПОВЕРХНОСТИ

                Под дерево (внешняя)                                Stucco (внутренняя)

ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ

                RAL 9003 белый                                RAL 8017 коричнево-красный

 КОНСТРУКЦИЯ

___________________________________________________________________________________________________

1. Ригель вертикальный

2. Вертикальная направляющая

3. Нижний изгиб горизонтальной направляющей

4. Верхний изгиб горизонтальной направляющей

5. С-профиль

6. Кронштейн крепления к потолку

7. Система уравновешивания полотна — пружины растяжения

8. Кронштейн крепления направляющей

9. Кронштейн крепления нижнего изгиба

10. Кронштейн крепления верхнего изгиба

11. Пластина крепления горизонтальных направляющих

12. Верхний профиль с уплотнителем

13. Нижний профиль с уплотнителем

14. Верхний опорный кронштейн

15. Опора с роликодержателем и роликом

16. Нижний угловой кронштейн

17. Петля

18. Ручка

 ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

____________________________________________________________________________________________________

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:

H — высота проема (расстояние от пола до верха проема);

B — ширина проема (расстояние от левого до правого края проема);

h — притолока (расстояние от верха проема до потолка) min 110 мм;

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

 БАЗОВАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________

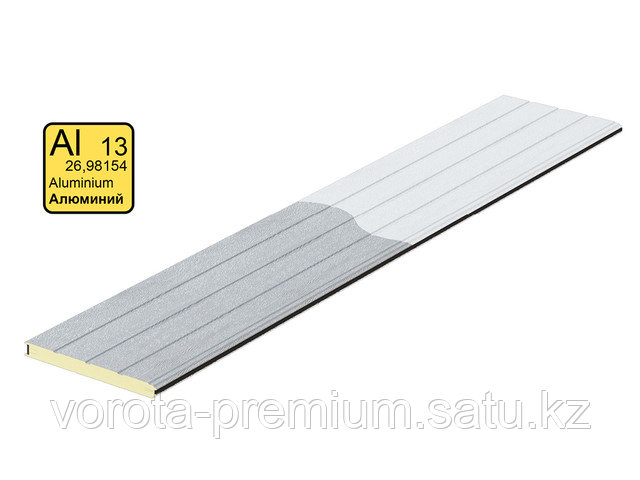

Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.









Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.









Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.







Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.







 ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________







Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.







Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.





 УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

______________________________________________________________________________________________________

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.

4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.

8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
