Откатные ворота в алюминиевой раме с заполнением сэндвич-панелями

ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ SLG-A

_________________________________________________________________________________________________________________

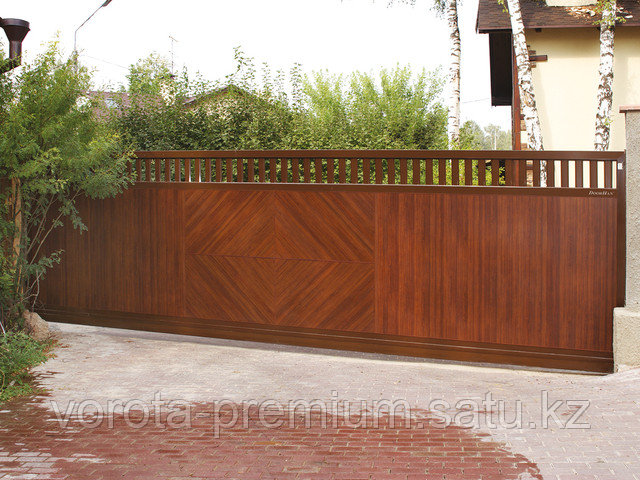

Откатные ворота предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и движения автотранспорта. Полотно откатных ворот изготавливается из сэндвич-панелей, окантованных алюминиевым профилем. Многообразие размеров, роликовых систем, направляющих и электроприводов откатных ворот позволяет подобрать подходящий вариант для любых объектов. Большой выбор дизайнерских решений уличных ворот позволяет изготовить полотно, которое будет гармонично сочетаться и с ограждением, и с фасадом здания. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

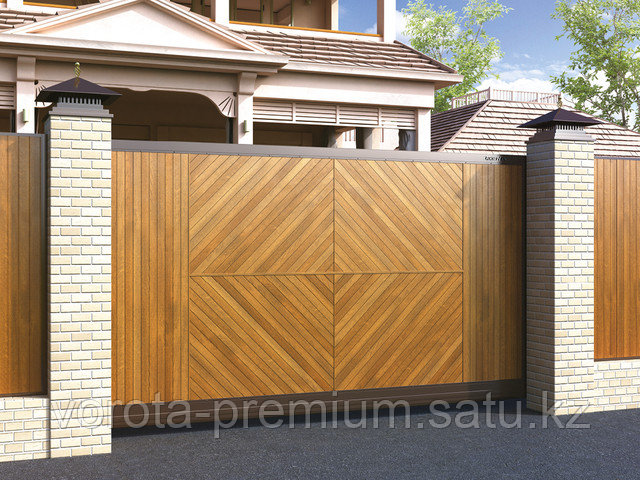

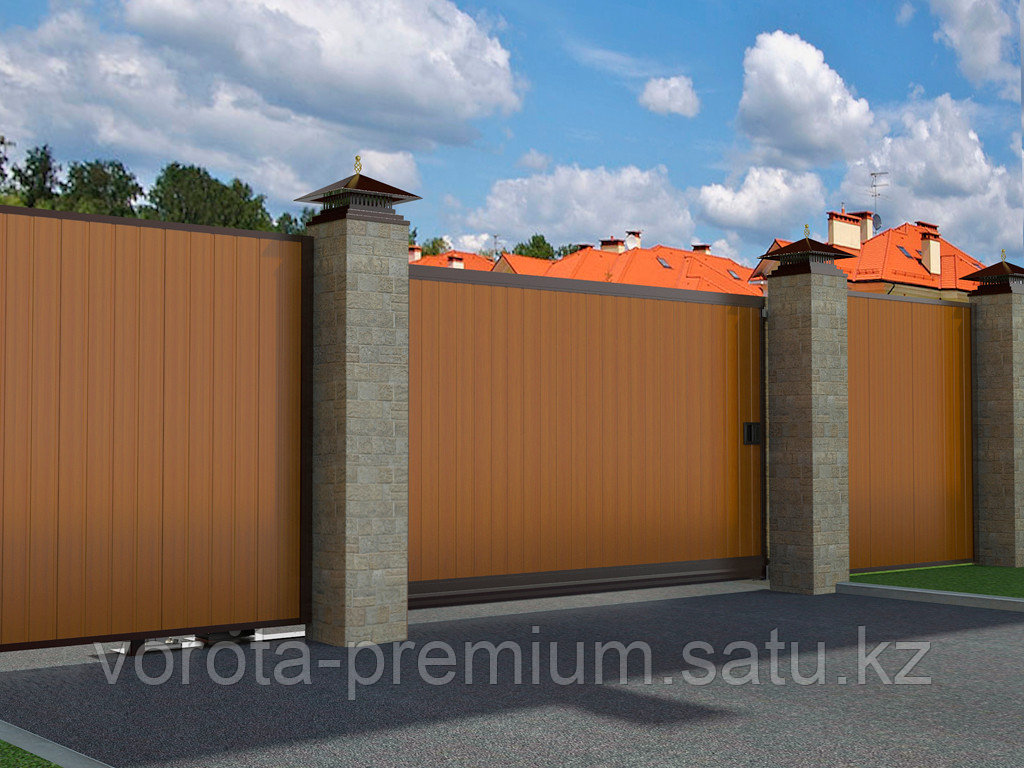

Внешняя сторона откатных уличных ворот

Внутренняя сторона откатных уличных ворот

ВИДЕО

_____________________________________________________________________________________________________

О продукте

  ЗОНА ПРИМЕНЕНИЯ

_____________________________________________________________________________________________________

        Объекты частного сектора: дачные участки                      Объекты промышленного сектора: складские и

                                                                                                            производственные комплексы

 ПРЕИМУЩЕСТВА

____________________________________________________________________________________________________

 ДИЗАЙН

_____________________________________________________________________________________________________

ДИЗАЙН ПАНЕЛЕЙ

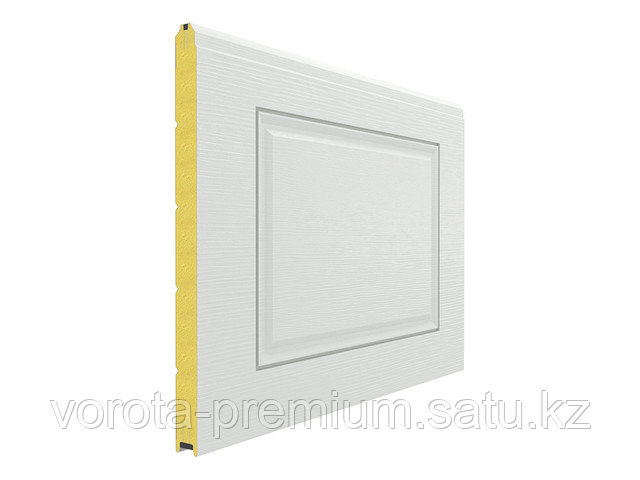

                     Доска                                  Филенка                 Горизонтальная полоса (с внутренней стороны панели)

ТИП ПОВЕРХНОСТИ​​​

        Под дерево (внешняя)                   Stucco (внутренняя)

ВАРИАНТЫ ИСПОЛНЕНИЯ ЩИТОВ

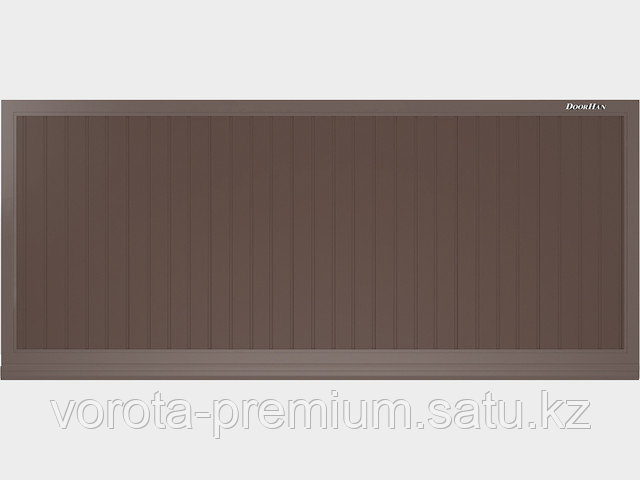

Щит с вертикальным расположением сэндвич-панелей.

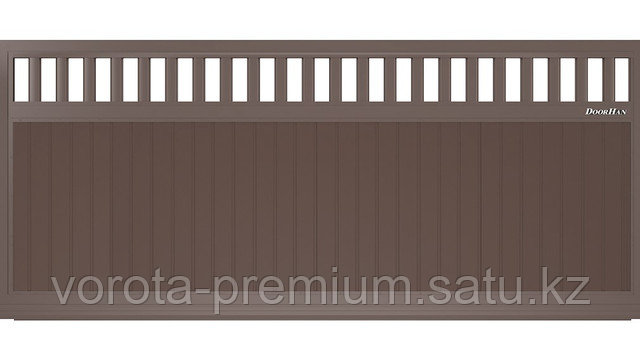

Щит c решеткой с вертикальным расположением сэндвич-панелей.

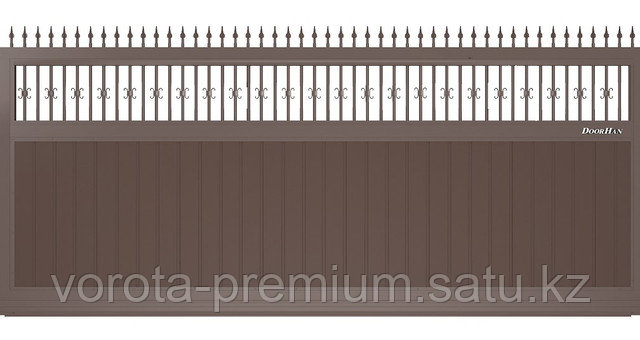

Щит с пиками и вензелями с вертикальным расположением сэндвич-панелей.

Щит арочный с пиками с вертикальным расположением сэндвич-панелей.

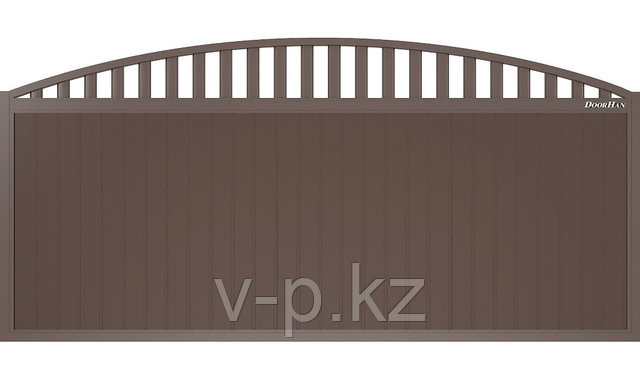

Щит арочный с решеткой с вертикальным расположением сэндвич-панелей.

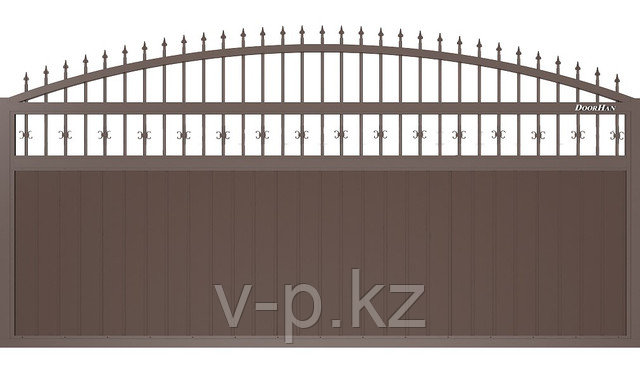

Щит арочный с пиками и вензелями с вертикальным расположением сэндвич-панелей.

АЛЮМИНИЕВАЯ ОБЛИЦОВКА PREMIUM CLASSIC

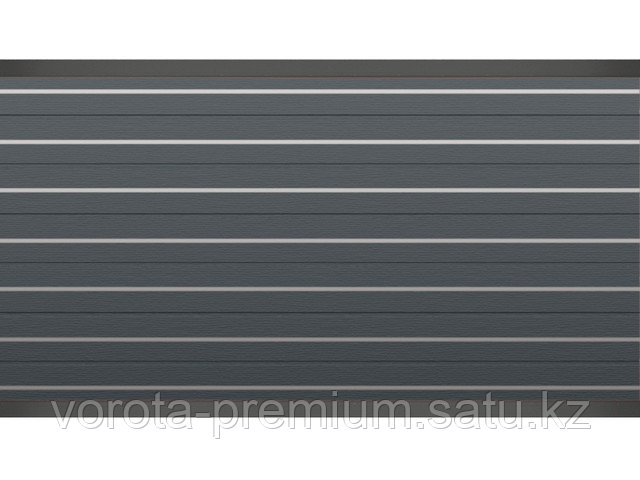

      Premium Classic B1, темный орех           Premium Classic B2, темный орех                   Premium Hi-Tech B3

ЦВЕТА

RAL 8017 коричнево-красный         RAL 8014 коричневый              RAL 9006 серебристый                  RAL 9003 белый

           RAL 7004 серый                       RAL 6005 зеленый                       RAL 5005 синий                      RAL 3005 бордовый

         RAL 3000 красный                     RAL 1014 бежевый                  RAL 7016 антрацит                         Венге

           Золотой дуб

 ТАБЛИЦА РАЗМЕРОВ

__________________________________________________________________________________________________

 КОНСТРУКЦИЯ

___________________________________________________________________________________________________

1. Несущая балка.

2. Опора роликовая.

3. Ловитель нижний.

4. Крышка балки с роликом.

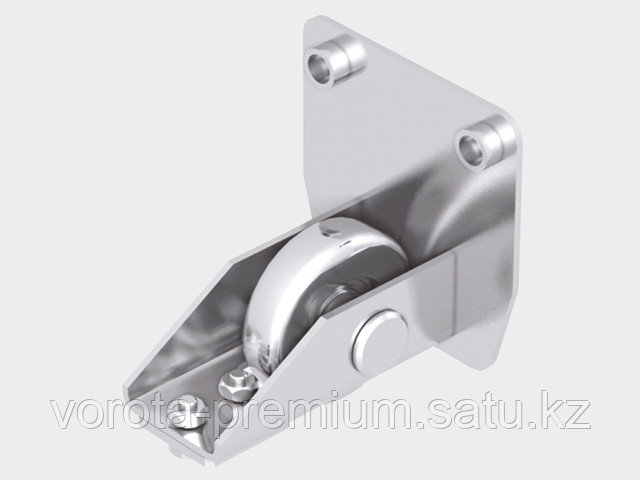

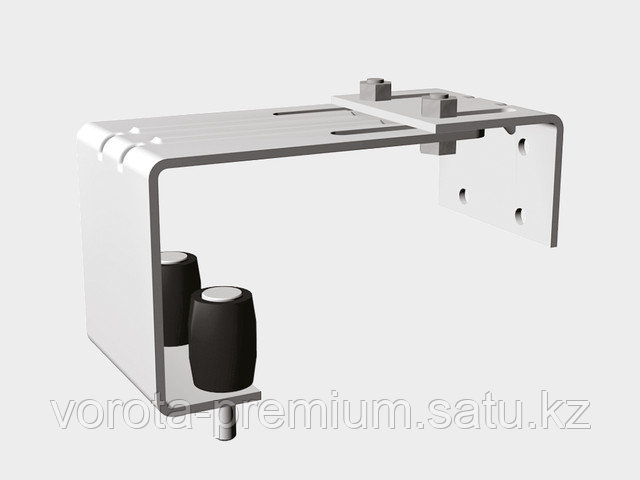

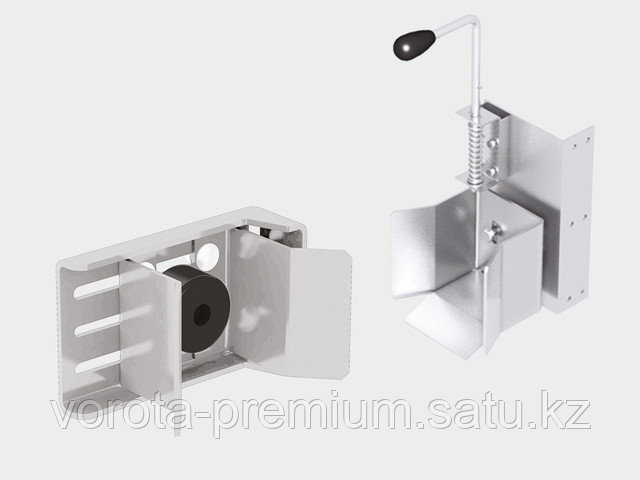

5. Универсальный верхний ловитель.

6. Направляющее устройство.

7. Электропривод.

8. Силовая рама.

 ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

____________________________________________________________________________________________________

Для замера необходимых показателей достаточно рулетки и строительного уровня.

Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.

H — высота проема (расстояние от земли до верха проема);

B — ширина проема (расстояние от левого края до правого края проема);

L — место в сторону сдвига (рассчитывается как B × 1,3);

h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

 СПОСОБЫ МОНТАЖА

____________________________________________________________________________________________________

Монтаж силовой рамы: котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.



Бетонирование столба-ловителя: монтаж столбов в заранее подготовленный котлован.

 БАЗОВАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________



Полотно из сэндвич-панелей толщиной 40 мм







Комплект ловителей







Устройство направляющее







Крышки для балки





 ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________



Комплект силовой рамы







Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)







Дистанционное управление (современный дизайн, небольшие размеры пультов)







Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)





Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)







Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)







«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)



 УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

______________________________________________________________________________________________________

1. При открытии ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.

2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

3. Запрещается перемещать полотно ворот при сцепленном приводе.

4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.

6. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.

7. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.

8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.

10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.

11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

_____________________________________________________________________________________________________

Покупателю предоставляется гарантия надежности работы сдвижных ворот, произведенных концерном DoorHan, сроком на 1 год с момента приобретения изделия.
