Откатные уличные ворота с заполнением профлистом

ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА СТАНДАРТНЫХ РАЗМЕРОВ С ЗАПОЛНЕНИЕМ ПРОФЛИСТОМ REVOLUTION-SLS

_________________________________________________________________________________________________________________

Уличные ворота Revolution предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и контроля движения автотранспорта. Полотно откатных ворот изготавливается из профлиста, окантованного стальным прокатным профилем. Ворота Revolution отличаются легкой и в то же время надежной конструкцией. Благодаря отсутствию сварных соединений ворота монтируются без использования специального инструмента. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

Внешняя сторона откатных уличных ворот

Внутренняя сторона откатных уличных ворот

  ЗОНА ПРИМЕНЕНИЯ

_____________________________________________________________________________________________________

Предназначены для ограничения доступа на территорию   Применяются при ограниченном свободном пространстве,

                                                                                                   т. к. не занимают много места при открывании

 ПРЕИМУЩЕСТВА

____________________________________________________________________________________________________

 ДИЗАЙН

_____________________________________________________________________________________________________

ДИЗАЙН

Профлист производства DoorHan. Высота волны 20 мм

​​​

ЦВЕТА

RAL 8017 коричнево-красный

 ТАБЛИЦА РАЗМЕРОВ

___________________________________________________________________________________________________

 КОНСТРУКЦИЯ

___________________________________________________________________________________________________

1. Стальной несущий профиль делает раму конструкции высокопрочной.

2. Профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон.

3. Универсальный верхний ловитель с бампером и регулировкой полотна ворот.

4. Соединительный сухарь.

5. Универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки.

6. Электропривод.

7. Несущая бетонируемая рама.

 ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

____________________________________________________________________________________________________

Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.

H — высота проема.

В — ширина проема.

L — место в сторону сдвига

h — рекомендуемый размер 100 мм.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

 СПОСОБЫ МОНТАЖА

____________________________________________________________________________________________________

Монтаж силовой рамы: котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

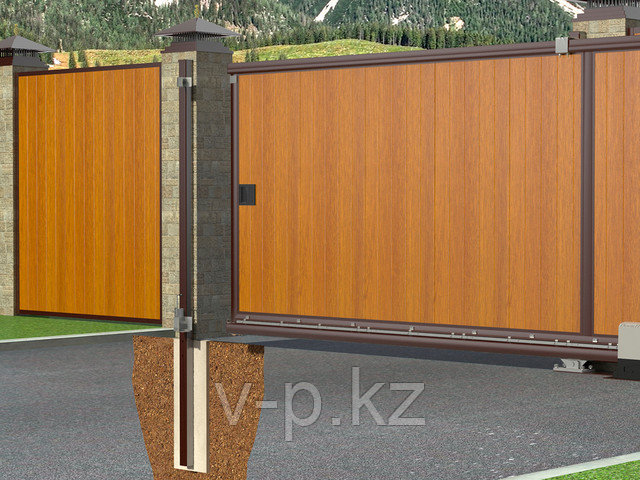

Бетонирование столба-ловителя: монтаж столбов в заранее подготовленный котлован.

 БАЗОВАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________

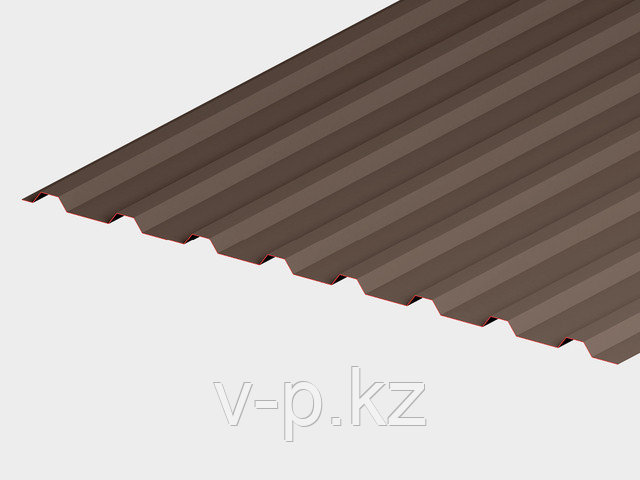

Комплект профлиста DoorHan с высотой волны 20 мм и толщиной листа 0,7 мм

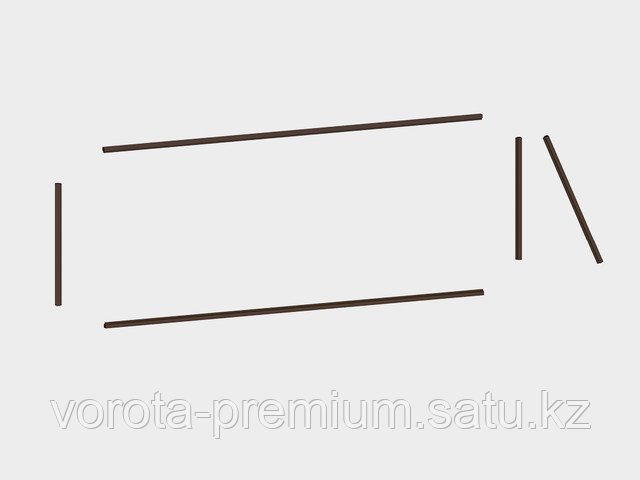

Набор профилей для сборки щита ворот







Несущая балка и ролики







Коробка с комплектацией для сборки щита





 ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________

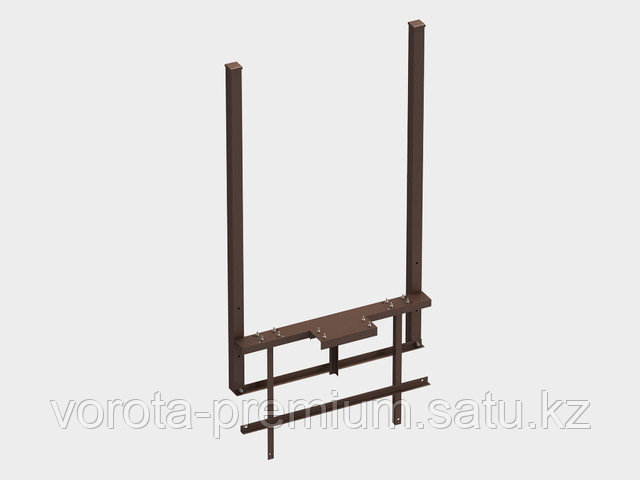

Комплект силовой рамы







Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)







Дистанционное управление (современный дизайн, небольшие размеры пультов)







Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)





Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)

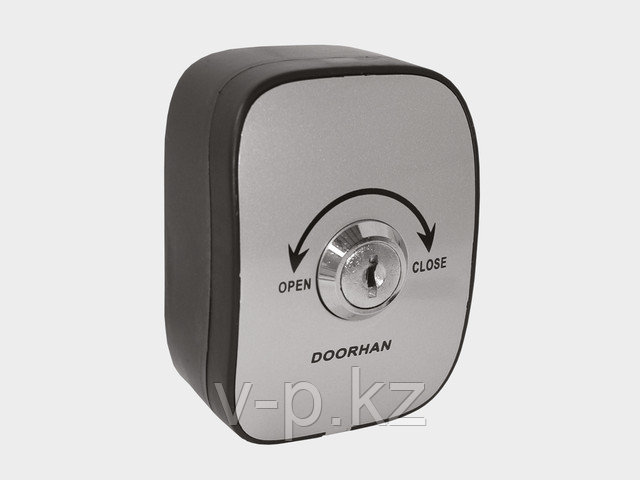

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)







«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)



 УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

______________________________________________________________________________________________________

1. При открытии ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.

2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

3. Запрещается перемещать полотно ворот при сцепленном приводе.

4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.

6. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.

7. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.

8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.

10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.

11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

_____________________________________________________________________________________________________

Покупателю предоставляется гарантия надежности работы сдвижных ворот, произведенных концерном DoorHan, сроком на 1 год с момента приобретения изделия.
