Откатные ворота

ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА СТАНДАРТНЫХ РАЗМЕРОВ В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ SLG-A

_________________________________________________________________________________________________________________

Откатные ворота предназначены для перекрытия въездных проемов и контроля движения автотранспорта. Полотно откатных ворот изготавливается из сэндвич-панелей, окантованных алюминиевым профилем. Данная серия подходит для самостоятельного монтажа. За счет изготовления ворот определенных размеров (3 500 х 2 100; 4 000 х 2 100; 4 500 х 2 100; 5 000 х 2 500), они являются экономически выгодным решением. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

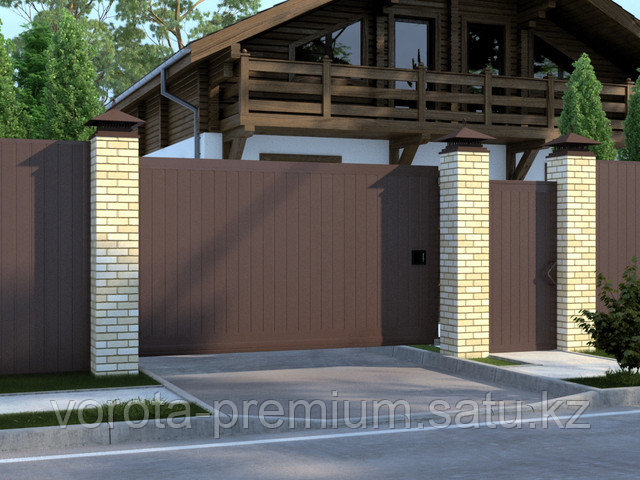

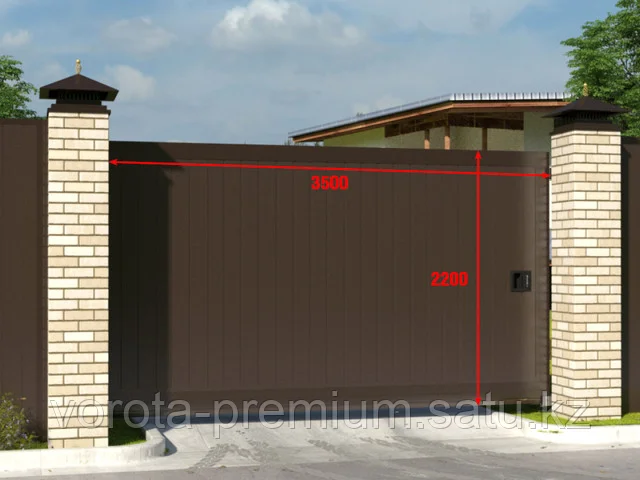

Внешняя сторона откатных уличных ворот

Внутренняя сторона откатных уличных ворот

  ЗОНА ПРИМЕНЕНИЯ

_____________________________________________________________________________________________________

        Объекты частного сектора: дачные участки                      Объекты промышленного сектора: складские и

                                                                                                            производственные комплексы

 ПРЕИМУЩЕСТВА

____________________________________________________________________________________________________

 ДИЗАЙН

_____________________________________________________________________________________________________

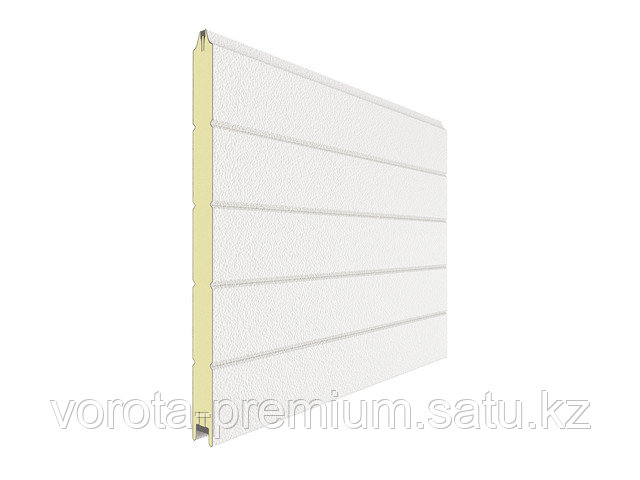

ДИЗАЙН ПАНЕЛЕЙ

                 Доска            Горизонтальная полоса (с внутренней стороны панели)

ТИП ПОВЕРХНОСТИ​​​

        Под дерево (внешняя)                   Stucco (внутренняя)

ВАРИАНТЫ ИСПОЛНЕНИЯ ЩИТОВ

Щит с вертикальным расположением сэндвич-панелей.

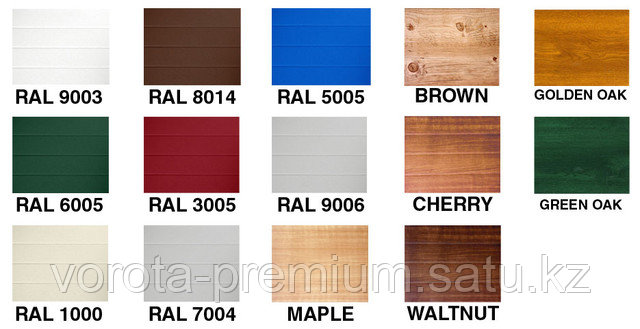

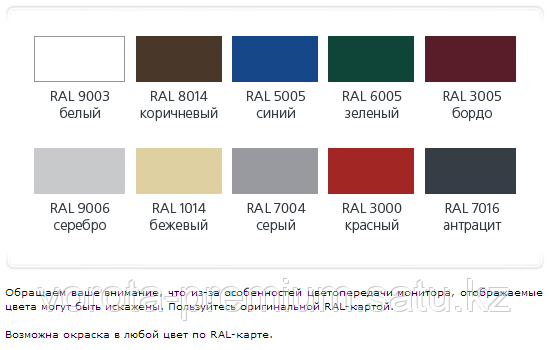

ЦВЕТА

RAL 8017 коричнево-красный

 ТАБЛИЦА РАЗМЕРОВ

__________________________________________________________________________________________________

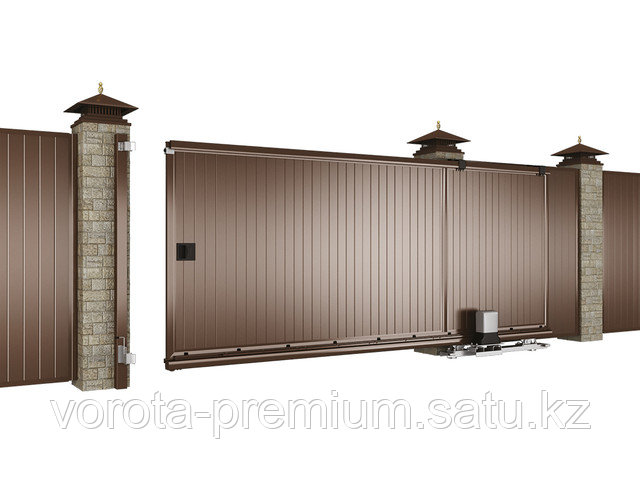

 КОНСТРУКЦИЯ

___________________________________________________________________________________________________

1. Несущая балка.

2. Опора роликовая.

3. Ловитель нижний.

4. Крышка балки с роликом.

5. Универсальный верхний ловитель.

6. Направляющее устройство.

7. Электропривод.

8. Силовая рама.

 ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

____________________________________________________________________________________________________

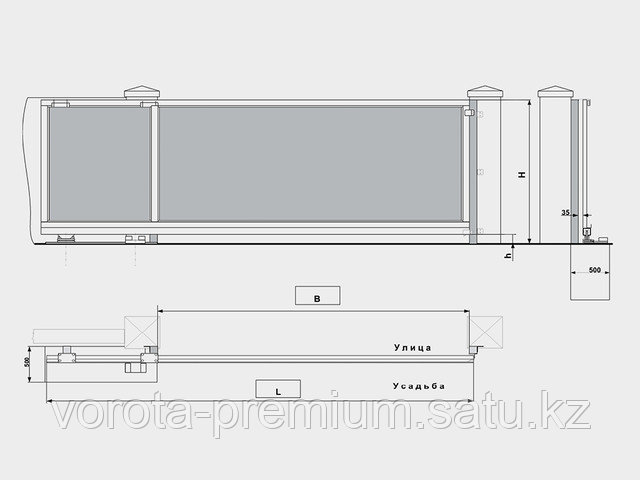

Для замера необходимых показателей достаточно рулетки и строительного уровня.

Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.

H — высота проема (расстояние от земли до верха проема);

B — ширина проема (расстояние от левого края до правого края проема);

L — место в сторону сдвига (рассчитывается как B × 1,3);

h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

 СПОСОБЫ МОНТАЖА

____________________________________________________________________________________________________

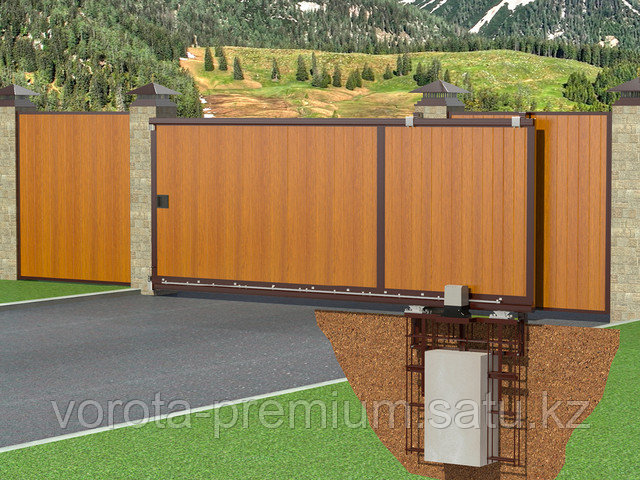

Монтаж силовой рамы: котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Бетонирование столба-ловителя: монтаж столбов в заранее подготовленный котлован.

 БАЗОВАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________

Комплект панелей сдвижных ворот с дизайном «доска» коричнево-красного цвета (RAL 8017).

Комплект алюминиевых профилей сдвижных ворот коричнево-красного цвета (RAL 8017). С-профиль для установки зубчатой рейки для привода

Коробка комплектации сдвижных ворот: 1) метизы для сборки щита; 2) кронштейны крепления щита к балке; 3) верхний ловитель; 4) направляющие устройства; 5) соединительные сухари

Коробка комплектации для балки: 1) крышки для балки; 2) нижний ловитель; 3) роликовые опоры

Балка прокатная: 1) для комплекта №1 — 71 х 60; 2) для комплектов №2, №3, №4 — 95 х 88

 ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________

Комплект силовой рамы

Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)

Дистанционное управление (современный дизайн, небольшие размеры пультов)

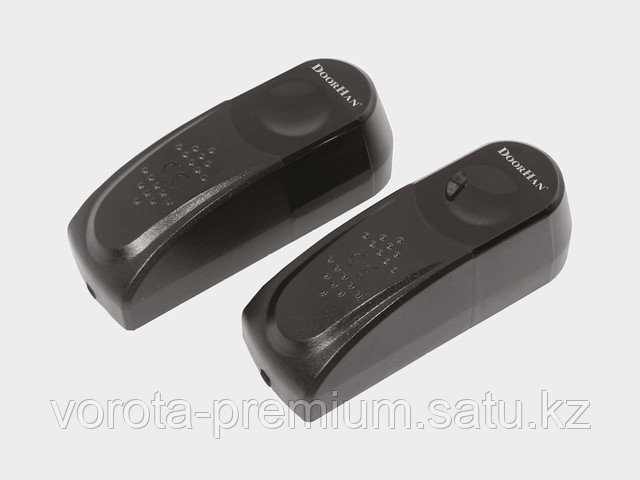

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

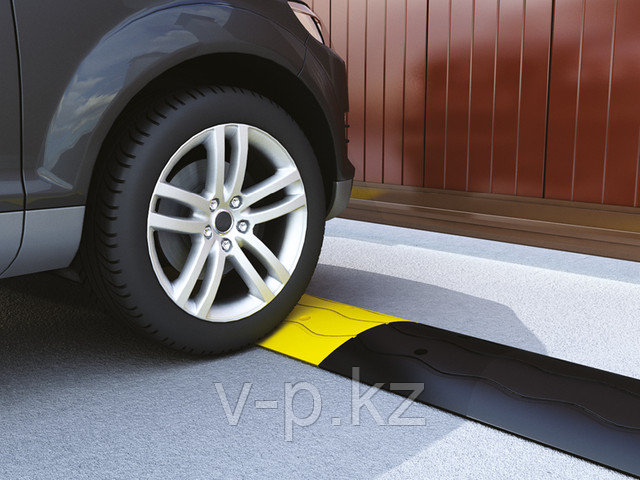

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)

 УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

______________________________________________________________________________________________________

1. При открытии ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.

2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

3. Запрещается перемещать полотно ворот при сцепленном приводе.

4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.

6. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.

7. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.

8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.

10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.

11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

_____________________________________________________________________________________________________

Покупателю предоставляется гарантия надежности работы сдвижных ворот, произведенных концерном DoorHan, сроком на 1 год с момента приобретения изделия.
