Гаражные секционные ворота из однослойных панелей с торсионным маханизмом

Заказать расчет

Секционные ворота из однослойных панелей серии RSD02 SLP (Single-Layer Panel) рассчитаны на установку во въездные проемы небольших размеров. Такие ворота подойдут для помещений, не требующих дополнительной теплоизоляции (крытые парковки, неотапливаемые гаражи и др.). Секционные ворота RSD02 SLP могут быть установлены в помещения с притолокой (расстояние от верхнего края проема до ближайшего препятствия или потолка) от 210 мм и боковыми расстояниями (от края проема до стены) от 120 мм, на проемы шириной от 2 000 до 3 500 мм и высотой от 1 800 до 3 000 мм.

  ЗОНА ПРИМЕНЕНИЯ

_____________________________________________________________________________________________________

Неотапливаемые помещения: стоянки, холодные гаражи

  ВИДЕО

_____________________________________________________________________________________________________

  ПРЕИМУЩЕСТВА

____________________________________________________________________________________________________

​​​

 ДИЗАЙН

____________________________________________________________________________________________________

ДИЗАЙН ПАНЕЛЕЙ

                               Доска

ТИП ПОВЕРХНОСТИ

                Stucco — внешняя и внутренняя

ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ

Цвет снаружи — RAL 9003 (белый)            Цвет снаружи — RAL 8017 (коричневый)      Цвет панели внутри — серый (грунт)

 КОНСТРУКЦИЯ

___________________________________________________________________________________________________

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)

2. Концевой П-образный опорный кронштейн

3. Направляющие для полотна ворот

4. Опора с роликодержателем и роликом

5. Вертикальная стойка

6. Боковая крышка

7. Кронштейн крепления направляющей

8, Кронштейн крепления изгибов

9. Система крепления к потолку

10. Верхний опорный кронштейн

11. Усилитель однослойной панели

12. Однослойные панели

13. Нижний угловой кронштейн

14. Нижний профиль и уплотнитель

15. Ручка

16. Внутренняя петля

 ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

____________________________________________________________________________________________________

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:

H — высота проема (расстояние от пола до верха проема);

B — ширина проема (расстояние от левого края до правого края проема);

h — притолока (расстояние от верха проема до препятствия) min 210 мм;

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

 БАЗОВАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________

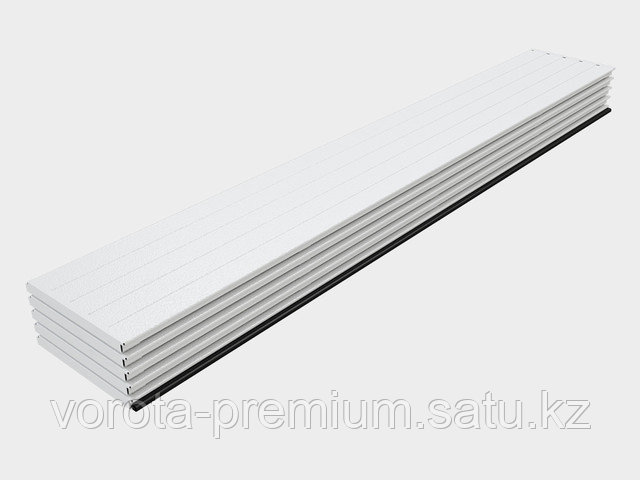

Полотно из однослойных панелей толщиной 40 мм с усилителями.









Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

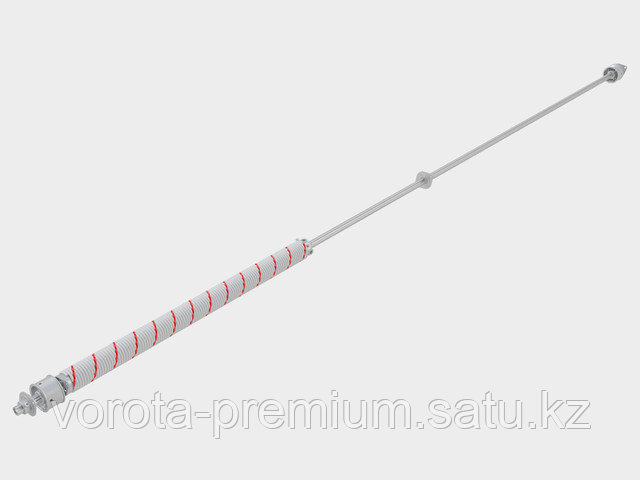

Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.







Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.







 ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

_____________________________________________________________________________________________________

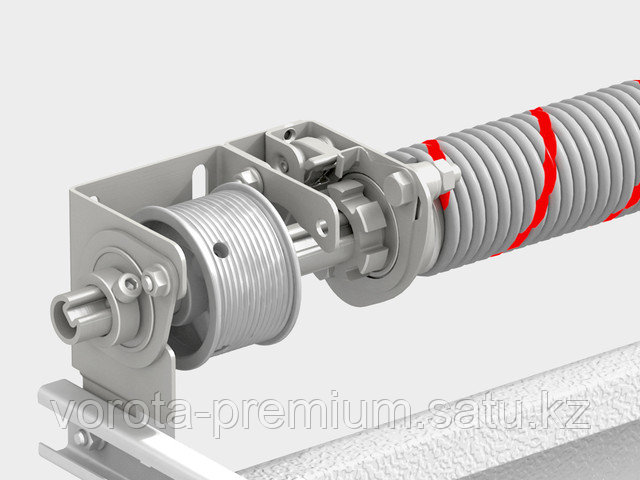

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.







Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.







Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.





 УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

______________________________________________________________________________________________________

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.

4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.

8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
