РОЛЬСТАВНИ ДЛЯ ОКОННЫХ ПРОЕМОВ (ВЗЛОМОУСТОЙЧИВЫЕ) ИЗ ЭКСТРУДИРОВАННОГО ПРОФИЛЯ RHE45M

____________________________________________________________________________________________________________________

Предназначены для защиты оконных проемов от солнечного света, атмосферных осадков, уличной пыли и сквозняков на объектах с повышенными требованиями к безопасности. В конструкциях используется красивый и доступный профиль. Рольставни из экструдированных профилей RHE45M имеют высокие эксплуатационные характеристики и прочностные показатели.

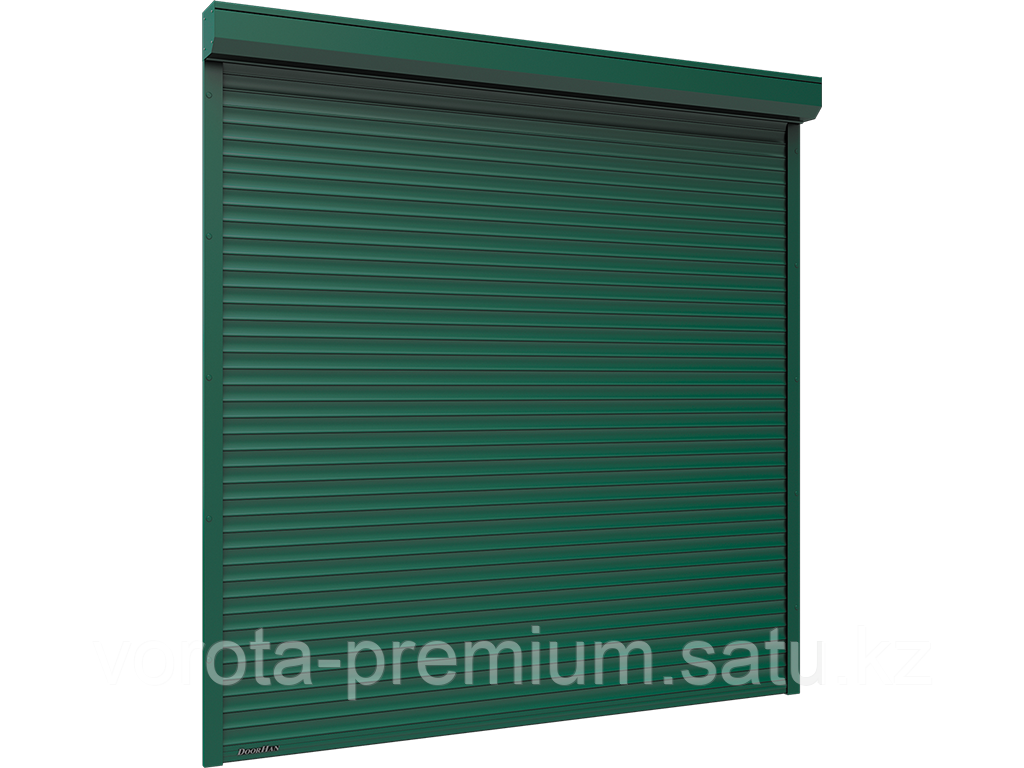

Внешний вид рольставен

ВИДЕО

 ЗОНА ПРИМЕНЕНИЯ

                                                            Частный сектор: оконные и дверные проемы

 ПРЕИМУЩЕСТВА

    ВЗЛОМОСТОЙКАЯ КОНСТРУКЦИЯ

     Высокие показатели взломостойкости рольставен обеспечиваются специальной геометрией экструдированных профилей класса P3 и усиленными направляющими, надежно удерживающими полотно.

     СТОЙКОЕ ПОКРЫТИЕ ЛАМЕЛЕЙ

    Профили полотна и другие роллетные комплектующие (направляющие и коробы) окрашиваются по современной технологии порошкового покрытия, что надолго обеспечивает им эстетичный внешний вид и стойкость к выгоранию.

     МНОГООБРАЗИЕ ДИЗАЙНЕРСКИХ РЕШЕНИЙ

    Широкая цветовая палитра роллетных профилей, а также возможность сборки полотна из разных по цвету ламелей, позволяет подобрать идеальный вариант конструкций под любой архитектурный стиль.

     ЭНЕРГОСБЕРЕГАЮЩИЕ СВОЙСТВА

   Двойные стенки роллетного профиля позволяют поддерживать комфортный микроклимат помещения, защищая его от сильных порывов ветра.

     ВОЗМОЖНОСТЬ ВЫБОРА СПОСОБА УПРАВЛЕНИЯ

   Для большего удобства пользования рольставнями производитель предлагает автоматический привод (опция), а также несколько вариантов механических устройств: воротковый привод, пружинно-инерционный механизм, а также ленточный, шнуровой или кордовый привод.

 ДИЗАЙН

ЭКСТРУДИРОВАННЫЕ ПРОФИЛИ ДЛЯ ОКОННЫХ РОЛЬСТАВЕН

                           RHЕ45М

 КОНСТРУКЦИЯ

1. Крышка боковая RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S

2. Суппорт подшипника BS100, BS42

3. Направляющее устройство RU45

4. Подшипник BR28, BR42

5. Капсула универсальная KP40, KP60, KPU60, KPU70

6. Вал октагональный RV40, RV60-1, RV60, RV70

7. Кольцо ригельное RD40, RD60, RD70

8. Короб защитный RB137, RB150, RB165, RB180, RB205, RB230, RB250

9. Замок автоматический RM1

10. Электропривод внутривальный

11. Пластина крепления привода BU100K

12. Направляющий профиль RG53MS, RG62BS, RG64

13. Заглушка PB14

14. Замок боковой SLE45M

15. Профиль концевой RA45EN, RA45KN

16. Профиль (полотно) RHE45M

17. Выключатель с ключом SWM, SWK

18. Выключатель клавишный SWB, SWH

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h1 — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.

Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм.
Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

 БАЗОВАЯ КОМПЛЕКТАЦИЯ



Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.







Полотно в сборе. Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля.











Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.







Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.









Ручной или автоматический привод.









Коробка с комплектацией.





 УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в ГК DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

___________________________________________________________________________________

Покупателю предоставляется гарантия работоспособности роллетных систем производства ГК DoorHan сроком на 1 год с момента приобретения данного изделия.В случае повреждения лакокрасочного покрытия или коррозии в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.
